دوره آموزشی یادگیری جامع MicroStation 3D

جزئیات دوره

آخرین نسخه MicroStation V8i SELECTseries از بنتلی یک برنامه CAD و مدل سازی اطلاعات 2 بعدی و سه بعدی بسیار بهینه شده است. این دوره مبتنی بر پروژه به شما کمک می‌کند ابزارها و مهارت‌های سه بعدی مورد نیاز برای مشاهده، مدل‌سازی، مستندسازی و تجسم طرح‌های خود را با MicroStation به دست آورید تا بتوانید با اطمینان به پروژه‌های طراحی با هر اندازه یا پیچیدگی رسیدگی کنید. دیوید مارتین به رابط کاربری می پردازد و نحوه تنظیم اولویت های طراحی و واحدهای کاری را توضیح می دهد. پس از ارائه مقدمه‌ای در مورد نرم‌افزار، او به چندین پروژه طراحی و ابعاد می‌پردازد - یک طراحی تک‌نمای اولیه، یک طراحی پیش‌نمایش املایی با سه نمای، یک نقشه با نمای کمکی، و یک طراحی مونتاژ چهار قسمتی.

اهداف یادگیری
پیمایش موثر در رابط
ایجاد نماهای دو بعدی از هندسه جامد سه بعدی
ایجاد یک شکل پیچیده
ایجاد سبک های ابعادی
ایجاد نمای دو بعدی با بلوک های عنوان
اندازه گیری و چاپ طرح
شروع جامد سه بعدی
ترسیم و ابعاد صفحه، براکت و موارد دیگر

سرفصل ها

0. مقدمه

01 - خوش آمدید
02 - آنچه باید بدانید
03 - فایل های تمرینی

1. مقدمه ای بر نرم افزار و پروژه ها

04 - رابط کاربری گرافیکی و فایل seed
05 - طراحی تنظیمات ترجیحی
06 - تنظیمات واحدهای کاری

2. ترسیم و ابعاد یک بشقاب

07 - ترسیم نما
08 - ایجاد یک شکل پیچیده
09 - ایجاد نمای دو بعدی با بلوک های عنوان
10 - تنظیم ابعاد
11 - اندازه گیری و چاپ نقشه

3. ترسیم و ابعاد براکت

12 - شروع جامد سه بعدی
13 - افزودن امکانات به جامدادی
14 - ابعاد

4. ترسیم و ابعاد یک راهنمای زاویه

15 - رسم پایه
16 - رسم آرایه
17 - اضافه کردن برش
18 - رسم جامد کمکی
19 - رسم شیار و گوشه ها
20 - ایجاد نماهای دو بعدی با بلوک های عنوان
21 - ابعاد خطی
22 - ابعاد زاویه ای و شعاعی
23 - افزودن علامت پایان
24 - پرینت دو بعدی و سه بعدی

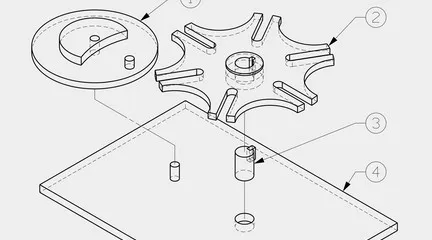

5. ترسیم و ابعاد یک مجمع بادامک ژنو

25 - ایجاد قسمت بادامک
26 - ایجاد آرایه بادامک
27 - ایجاد چرخ محرک
28 - ایجاد پایه
29 - ایجاد شفت و کلید
30 - مونتاژ قطعات
31 - ایجاد بادامک 2 بعدی و چرخ محرک
32 - ایجاد پایه، شفت و کلید دو بعدی
33 - ایجاد ایزومتریک 2 بعدی
34 - ایجاد فایل سه بعدی

نتیجه

35 - مراحل بعدی
